SolidWorks实用操作技巧详解

1
发表时间:2024-06-07 16:00作者:众联亿诚

SolidWorks实用操作技巧详解


SolidWorks作为一款广泛应用于工程领域的三维设计软件,其强大的功能和用户友好的界面深受设计师和工程师们的喜爱。本文将为您介绍SolidWorks的基本操作步骤、应用领域,以及一系列实用的操作技巧,并结合实际案例展示其应用效果。

一、SolidWorks基本操作步骤与技巧

1.界面熟悉:首先,打开SolidWorks软件,熟悉其主界面布局,包括工具栏、特征管理器设计树、图形窗口等。

2.新建零件:点击“新建”按钮,选择“零件”模板,开始创建一个新的零件文件。

3.基础绘图:使用工具栏中的绘图工具(如直线、圆、圆弧等)绘制二维草图,然后通过拉伸、旋转等操作将其转化为三维模型。

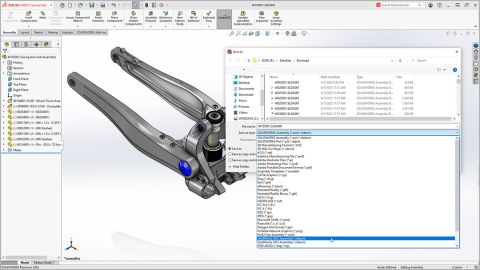

4.保存与导出:完成设计后,记得保存文件,并根据需要导出为不同的格式(如STL、IGES、DWG等)。

二、SolidWorks应用领域

SolidWorks在绘图、设计、制造等领域有着广泛的应用。设计师可以使用SolidWorks进行产品的三维建模、装配、动画演示等;工程师则可以利用SolidWorks进行工程分析、仿真模拟、优化设计等。此外,SolidWorks还广泛应用于教育、研究等领域。

三、SolidWorks实用操作技巧

1.快速定位:使用“视图定向”功能可以快速切换视角,如正视、俯视、左视等;使用“查找”功能可以快速定位到模型中的特定部分。

2.创建图形:利用“插入”功能可以快速插入预定义的图形(如螺纹、法兰等);使用“扫描”和“放样”功能可以创建复杂的曲面和曲线。

3.编辑技巧:使用“特征管理器设计树”可以方便地编辑和修改模型的特征;通过“移动/复制”功能可以快速复制和移动模型中的部分或全部特征。

4.快捷键使用:掌握常用的快捷键可以大大提高工作效率,如Ctrl+S保存文件、Ctrl+Z撤销操作等。

SolidWorks实用操作技巧详解

四、实际案例展示

以设计一个机械零件为例,我们可以使用SolidWorks进行以下操作:

1.草图绘制:首先,在草图中绘制出零件的基本形状和尺寸。

2.三维建模:通过拉伸、旋转等操作将草图转化为三维模型,并添加必要的细节特征(如倒角、孔等)。

3.装配检查:将设计好的零件与其他组件进行装配,检查装配关系和干涉情况。

4.动画演示:使用SolidWorks的动画功能展示零件的运动过程和装配效果。

5.工程图输出:根据需要输出零件的二维工程图,以便进行加工和制造。

通过以上案例,我们可以看到SolidWorks在实际应用中的强大功能和便捷性。掌握这些实用操作技巧,您将能够更加便捷地完成设计工作,提高产品质量和效率。

众联亿诚是达索公司正版授权的SolidWorks代理商,专注于经销SOLIDWORKS正版软件并提供免费试用、培训认证、二次开发等增值服务。为用户提供全方面的解决方案,助力学生、设计师等提升竞争力;同时,为教师等提供丰富的教学资料和定期培训,提升教学质量。作为SOLIDWORKS软件代理商,同时也为您提供SOLIDWORKS软件报价和购买服务,欢迎详询。
