Abaqus软件——如何360°视角动态展示模型结果？

778

发表时间：2022-06-29 16:18作者：众联亿诚

在abaqus软件的使用过程中，我们千辛万苦获得模拟结果后，如何展示能让大家更好的全方面观察到仿真结果呢？其实借助Python可以实现模型360°转动的动态展示，以便能观察到不同位置的分布情况。


Abaqus Python 脚本具有视口对象的 setViewpoint() 方法，允许分析人员更改他们在可视化模块中查看模型的方式。它的参数 viewVector 是一个由 3 个浮点组成的序列来指定视点和 cameraUpVector 来指定相机的方向。我们可以认为它就像我们站在 viewVector 指定的位置，并且我们的头部朝向 cameraUpVector 方向看模型的原点。因此我们可以很容易地在 Python 中设置一个循环，将视点移动到圆锥的一个圆上，从而形成模拟结果的 360° 视图。

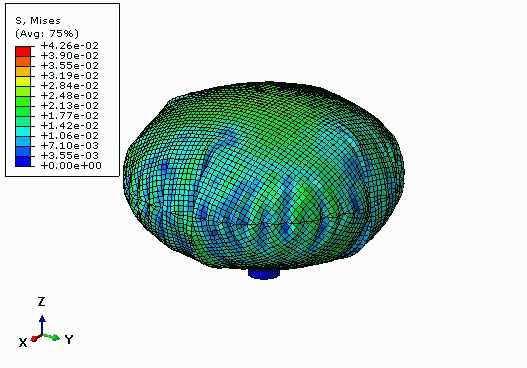

下面是一个示例脚本，它保存了一系列 n 个展开的安全气囊的米塞斯应力图像，从 360° 的 n 个视点观察。这些图像可用于按照此工作流程生成 360° 视图的 GIF 动画。

fromodbAccess import *fromabaqusConstants import *odb = openOdb('mybag_3.odb')# 生成360°视角动图n = 20ang = pi/4file = 0
session.viewports['Viewport: 1'].setValues(displayedObject=odb)session.viewports['Viewport: 1'].odbDisplay.setPrimaryVariable(variableLabel='S', outputPosition=INTEGRATION_POINT, refinement=(INVARIANT, 'Mises'), )session.viewports['Viewport: 1'].odbDisplay.display.setValues(plotState=(CONTOURS_ON_DEF, ))

fori in range(n):ang+= 2*pi/nsession.viewports['Viewport: 1'].view.setViewpoint(viewVector=(sqrt(2)*sin(ang), sqrt(2)*cos(ang), .5),cameraUpVector=(0, 0, 1),drawImmediately=True)session.printOptions.setValues(vpDecorations=OFF)session.printToFile(fileName=str(file), format=PNG, canvasObjects=(session.viewports['Viewport: 1'], ))file+= 1
