CATIA装配图如何将某个零件改为隐藏线使得它后面的部件可见

          本期我们讲解在CATIA装配图中如何将某个零件改为隐藏线使得它后面的部件可见，在CATIA三维模型里面，我们通过修改某个零件透明度就可以看到被它遮挡掉的零件部分，如上图所示，我们修改保护罩的透明属性，就能看到被它遮挡掉的气缸拉头、转轴等等。这样比较方便直观的观察到里面的部分。那么在CATIA工程图中如何设置一个部件透明虚化，让被它遮挡的部分也能显示成可见的呢？比如我们右上角所示的这个工程图。

首先我们打开我们需要做工程图的模型，将模型旋转到合适的位置，

我们将利用现在的视角做等轴侧视图。

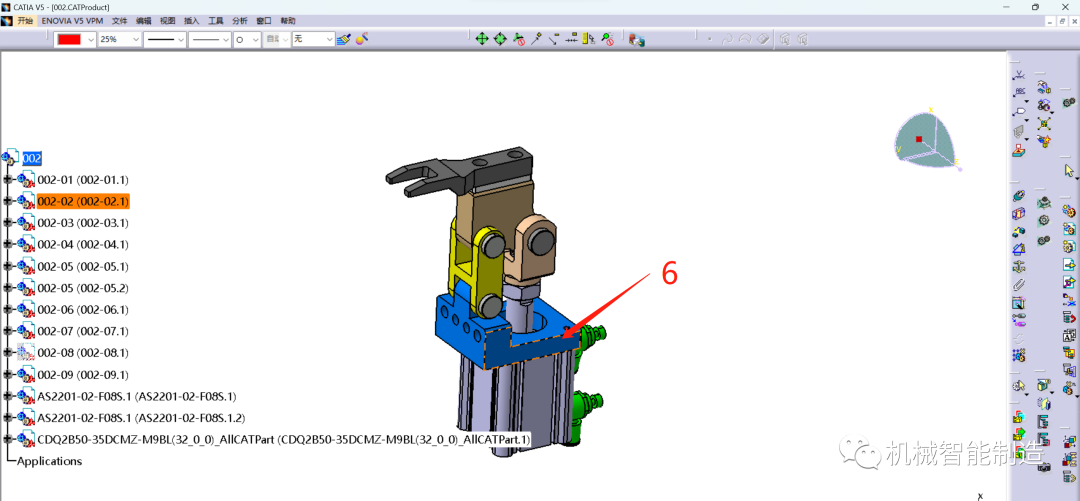

选择我们需要虚化透明的零件，并将其隐藏掉

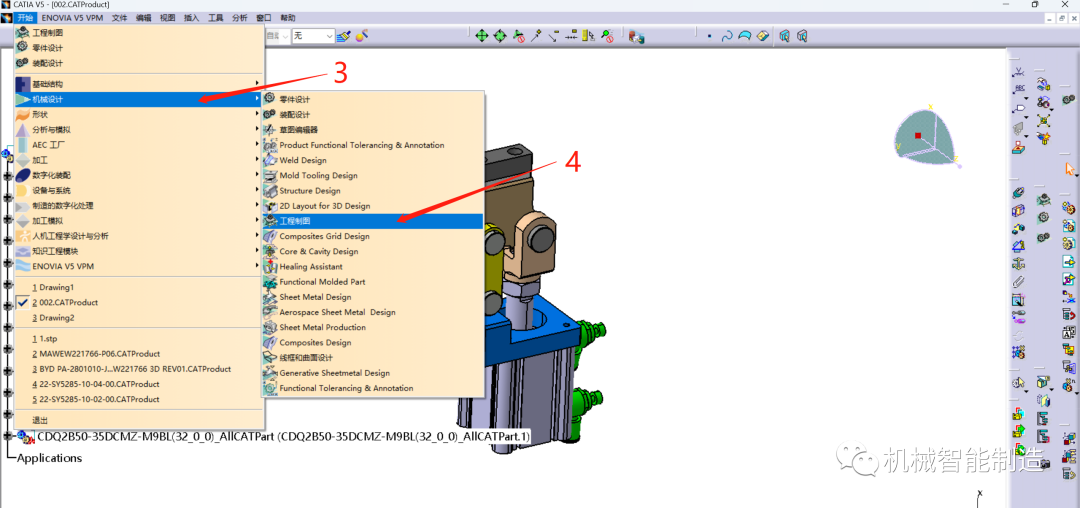

【开始】-【机械设计】-【工程制图】

点击【等轴侧视图】并切换窗口到需要投影的模型里面

点击模型的任意位置(点、线、面）都可以，窗口将自动切换到工程图中

这时我们点击任意位置，等轴侧视图创建完成，

此时我们再次将窗口切换到三维模型里面

将刚才隐藏的零件再隐藏出来，其余的零件全部隐藏掉，

然后目录树里面选择这个零件，右击【属性】

（注意需要从目录树上面去选择）

【工程制图】-【以隐藏线显示】设置完成以后，切换窗口到工程图

切换过去有更新提示，这里不要点击更新

点击【等轴侧视图】并切换窗口到需要投影的模型里面

点击模型的任意位置(点、线、面）都可以，窗口将自动切换到工程图中

双击激活【视图框架】框选投影完的图形，修改一个鲜明的颜色

右击【视图框架】-【视图定位】-【重叠】，选择第一投影图形

的【视图框架】，这时两个视图将自动重叠到一起

将【视图框架】隐藏，这样就制作完成了，我们可以看到里面被保护罩遮挡的部分，保护罩以隐藏线显示
