方案简介

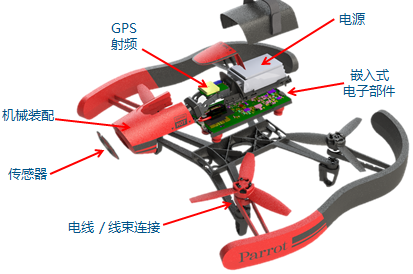

得益于计算机控制、传感器控制、通信等学科的快速发展,机电产品已渗入到我们生活中各个方面,同时产品的复杂性和融合性对设计方式提出了很高要求。基于SOLIDWORKS的机电一体化协同设计平台从系统的高度来把控整个的产品周期,通过机电协同设计的思路来实现高效正确设计。

实施内容

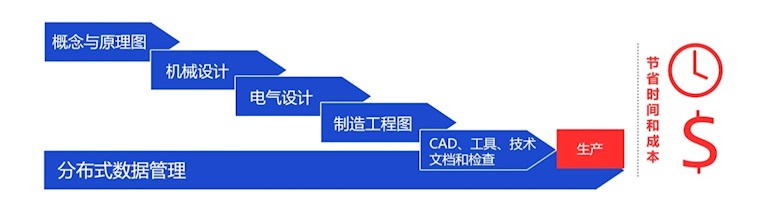

电气电子设计是机电产品的核心。SOLIDWORKS Electrical是市面上一款机电一体化设计与管理的软件,支持机械设计和电气设计并行展开,具有方案设计直观、智能化原理图和报表分析、元器件调用方便灵活、3D布局验证和自动布线统计线长等独特优势。从前端的电气设计、结构设计到模拟测试最终到生产加工来贯穿产品的整个周期,并把所有的设计生产数据在PDM数据平台进行管理,实现对产品各个环节的把控。

实施内容主要包括功能培训、设计标准化和系统集成等。

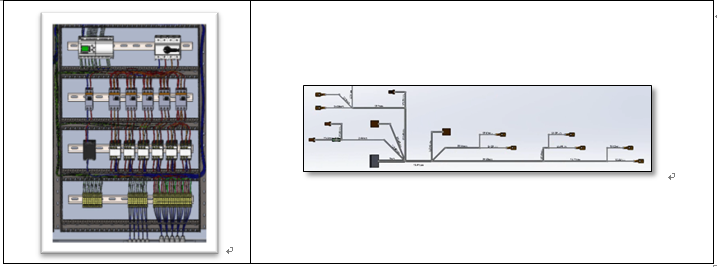

功能培训主要包括Electrical原理图设计、自动出各种电气BOM、自动出PLC图纸和各种接线图,电气元件在三维装配中的装配和布局,自动部署三维线缆和统计线缆长度等。让参加培训人员掌握Electrical电气三维设计的主要指令,了解面向对象标准化电气设计流程。

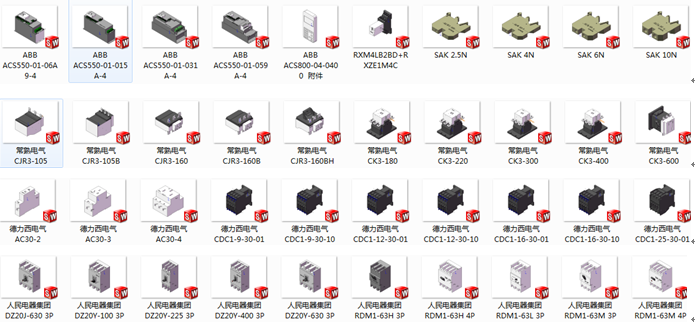

设计标准化包括软件设置标准化、搭建项目模板、电气BOM、图框模板、线号标准、符号标注、PLC图纸样式和端子图、三维装配及走线规范等,自下而上对模型设计和项目管理进行统一规范。同时烟台昭阳自2013年开始着手建设标准电气库,对国际和国内通用的电气元器件按照品牌和类别进行大规模统计、建模、测试,填补了行业空白,大大提升了电气设计标准化水平和设计质量及效率。

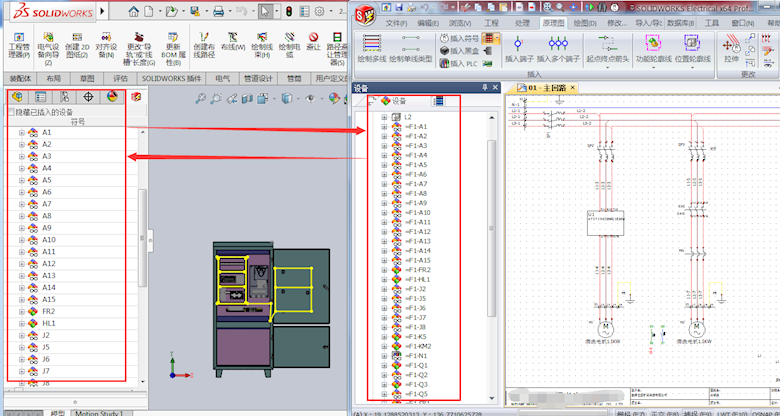

系统集成主要体现为“三个协同”,即机械设计与电气设计协同、2D与3D协同、电气与电气协同。SOLIDWORKS Electrical设计平台包含两大模块,2D和3D,两大模块既独立又协同于同一个SQL数据管理平台;SOLIDWORKS Electrical可与EPDM无缝集成,实现在线项目设计、数据实时交互、电气项目检入检出等;可与ERP等软件系统集成,同步物料信息、BOM(物料清单)信息、以及物料库存信息等。

作为专业的SOLIDWORKS增值服务商,我们通过详细的实施方法帮助客户达到目标。搭建平台后,通过基础功能培训让员工熟悉工具,然后利用经典的项目案例实施项目导航,让客户从功能到理念充分运用平台。同时,通过详尽标准化服务流程,确保项目实施效果。
预期目标
1.功能层面:以三维模型作为产品的主要表示方式,实现机电一体化、设计仿真一体化和协同设计,使变更自动传递到所有相关工程图、下游制造系统以及变更影响的技术文档,做到机电设计数据复用、产品信息集成共享、智力资产逐步固化、研发制造标准高效。

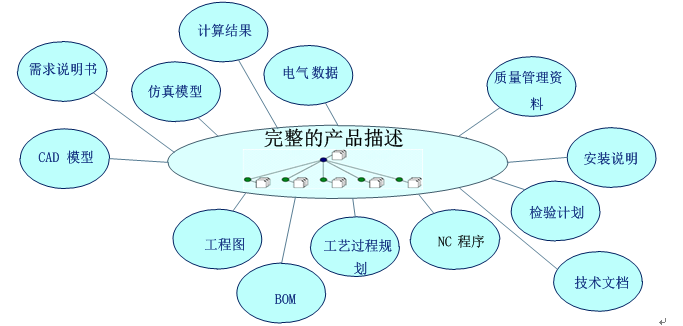

2.工具层面:以三维数据为载体,贯穿整个产品开发流程。利用三维机电一体化模型来充分表达完整的产品定义信息,实现集成化,并且利用这个的产品信息依据来指导生产,产品文档管理便捷高效,不需要再繁琐地去生成和维护二维原理图纸,将对企业全生命周期流程产生很大影响。

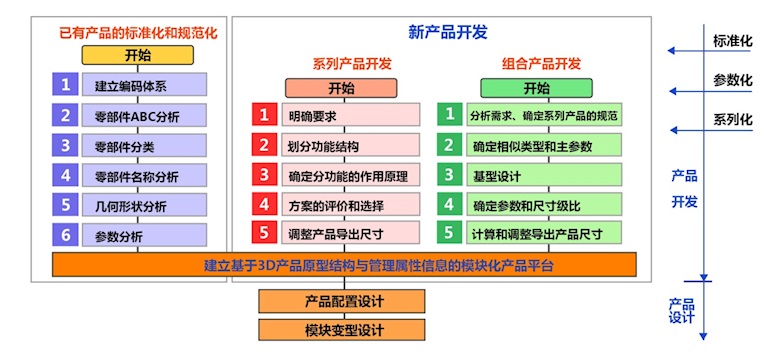

3.方法层面:通过搭建机电协同设计平台,实施三维设计标准化服务,建立统一规范的设计标准、设计流程和设计环境。系统层面实现机电一体化、设计仿真一体化和协同设计。工具层面以三维数据为载体,贯穿整个产品开发流程。数据层面构建高效产品数据管理系统,实现智能设计与创新。方法层面制定设计规范与流程,持续提升机电产品研发标准化、模块化、系列化水平。
